产品简介

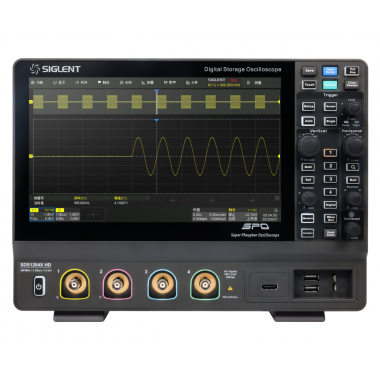

SDS1000X HD系列示波器，不仅保留了其教育友好的特性，还在性能上有所提升。带宽范围扩展至70 MHz至200 MHz，满足更广泛的教学和实验需求。HD模式下的高分辨率显示，让波形更加细腻，提升学习体验。
模拟带宽：70MHz，100MHz，200 MHz 垂直分辨率：12-bit 实时采样率： 2 GSa/s 存储深度： 100 Mpts/ch（单通道模式） 波形捕获率：500 000帧/秒（Sequence 模式） 低本底噪声：200 MHz全带宽下低至70 μVrms主要特性
12-bit高分辨率采样：
更好呈现波形细节
SDS1000X HD采用了12位模数转换器，可实现4096量化等级，是传统8-bit示波器信号分辨能力的16倍，再结合优异的本底噪声，能够使捕获到的波形更加“干净清晰”地呈现在屏幕上，有利于观察以及精准测量
分段采集：高效捕获异常
分段采集将波形储存空间分成多段，每段空间存储一个触发帧，最大可以采集80 000个触发事件，在Sequence 周期内可最大限度地降低触发事件之间的间隔时间（小至2.5 μs），提高了对异常事件的捕获概率。Sequence模式下采集的所有波形段可以一次性全部映射到屏幕上，也可以通过History 进行单帧回放。
数学运算：
4路并行提高效率
4条独立的Math波形，支持20多种常用数学运算，除基本数学运算外，示波器还提供导数、积分、对数等代数运算，此外还支持公式编辑器自定义运算表达式，用于实现复杂的嵌套运算，数学运算波形和测量结果可用作其他数学运算的参数。
FFT：
时域与频域的完美结合
通过硬件加速的FFT 功能，最大运算点数为2M点，在提供优越的频谱分辨率的同时，仍然能够保持较高的频谱刷新率。支持多种窗函数，支持普通、平均、最大值保持等模式，支持自动标记峰值点并形成列表。
丰富的触发功能：
精准定位触发事件
SDS1000X HD 系列提供多种触发模式，可用于精确隔离相关信号事件,除边沿、斜率、脉宽和欠幅等简单的触发外，还支持复杂的触发条件，例如码型触发和视频触发，此外，还标配丰富的总线协议触发，包含I2C、SPI、UART、CAN、LIN 、CAN FD、FlexRay，能够帮助使用者在繁杂的采样信息中快速锁定感兴趣事件。
模板测试：
高速验证产品质量
基于硬件的模板测试功能，最高每秒可执行70 000次测试。根据用户自定义的垂直和水平容限生成模板，通过比较被测信号是否触碰模板判断测试是否失败，不仅可以预先设定测试失败时采集停止以及蜂鸣器告警，还可以将失败帧自动截图或存入历史帧，非常适用于长期无人值守时监测异常信号。
